T30軸流風機
分享到:
T30軸流風機
評論:0
產品詳情
產品評論(0)

(一)T30(03-11、30K4)軸流通風機用途廣泛,適用 于一般工廠、倉庫、辦公室、住宅內通風換氣或加強暖氣散熱之用。若將機殼卸下,可作自由風扇,也可在較長的排氣管道內間隙串聯安裝,以便提高管道中的風壓。

本風機共有46個品種,其中3葉片、6葉片、8葉片和9葉片的有9個機號,按葉輪直徑大小,由小到大的次序依次排列為:№3、№3.5、№4、№5、№6、№7、№8、№9、№10;其中4葉片的共有十個機號,按葉輪直徑的大小,由小到大的次序依次為:№2.5、№3、№3.5、№4、№5、№6、№7、№8、№9、№10。

本風機由葉輪、機殼和集風器三部分組成:

葉輪:由葉片、輪轂等組成。葉片用薄鋼板,按所需安裝角度,焊于輪轂外圓上。葉輪殼比(軸盤直徑與葉輪直徑之比)d(-)=0.3。

葉片均沖壓成相似形,其安裝角度:3片的分為10度、15度、20度、35度五種;4、6、8片的分為15度、20度、25度、30度、35度五種。葉輪直接安裝在電機軸上,其中№3至№8采用兩種機轉速,№9、№10采用一種電機轉速,風量范圍為550—49500立方米每小時,風壓范圍為25—505帕。

機殼部:由風筒、底架等組成,底架分為用薄鋼板和型材制成的兩種。

集風器部:集風器為圓弧流線型,由薄鋼板沖壓而成,可以減少氣流入口損失。

經過實際試驗及使用證明,該風機設計合理、結構緊湊,在各規定轉速下,風壓風量穩定,運轉平穩良好,安全可靠,堅固耐用。

注意:通過該風機的氣體應無腐蝕性及顯著灰塵,其溫度不得超過45℃。

(二)BT30(B30K4、B03-11)型防爆軸流通風機,葉輪部分采用鋁材制作(軸盤除外),動力改用防爆電機,開關用防爆開關或開關遠離易爆點。

其它部分與普通軸流通風機材質相同,適于化工、制藥、紡織等行業空調和排送易燃勿揮發性氣體之用,其結構與一般軸流風機相似,安裝工藝及其它工藝和軸流風機相同。


通風機的安裝與維護

1、采用T30(30K4)型軸流通風機,如需要在出口聯接管道時,考慮與管道連接的方式,以減少通風機動壓在接管段因擴散而造成的損失。


(圖1)       (圖2)      (圖3)     (圖4)


(1)管道直徑與通風機風筒直徑相等時,管道的擴散損失可略而不計,如圖1所示。

(2)當F/F0≤1.5時(F:管道斷面積,F0:通風機筒斷面積)而管道的長度不小于管道內徑的5-8倍時,可不裝置擴散器,如圖2所示。

(3)當1.5<F/F0>2.5時,管道與通風機擴散器裝置成如圖4所示。F1/F0=2.5-3。(F1:擴散器末端之斷面積)。

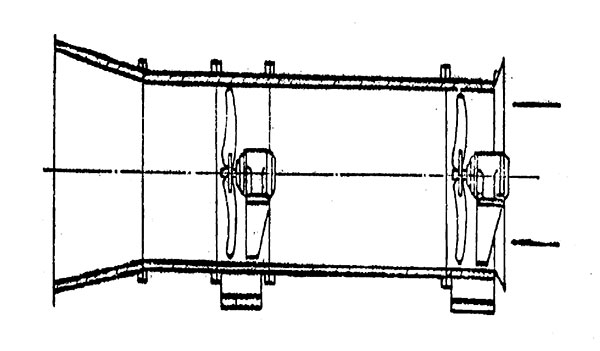

2、若用在較長的管道內,同型號的T30(30K4)型風機可串聯安裝(如圖所示)以增高風壓,兩風機間隔不得過長。

3、安裝前應詳細檢查通風機是否因包裝、運輸有所損壞、變形、如有待修理妥善后,方可進行安裝。

4、安裝時,要注意檢查各連接部分有無松動,葉片與風筒間隔應均勻,不得相碰。

5、連接出風口之管道重量,不應由風機風筒承受,安裝時應另加支撐。在通風機進口端安裝集風器(喇叭口)。

6、風機底座與地基平面自然接合,不得敲打底座強制連接,以防底座變形。安裝時應校正機座,加墊鐵片,基本保持其水平位置,然后將地腳螺母旋緊。

7、本通風機不得吊裝使用。

8、安裝完畢,須進行試轉,運轉正常后才可正式使用。

9、通風機在長期未使用再重新使用時先檢查各連接部分是否牢固可靠并經試運轉后方可正式使用。

10、風機正式運轉后,每年應檢查一次螺釘是松動,葉片油漆是否脫落,電線表皮是否損壞,根據其具體情況加以修理。

11、經常注意風機在運轉中有無異常聲響,振動是否加大,并應及時檢查修理。


性能選用表說明

一、表中所列性能參數根據性能曲線中效率點的數據按下列各式算出:

全壓:H= ?ρ?U22   (毫米水柱)

流量:Q= ? ?U2?3600   (米3/時)

軸功率N=    (千瓦)

式中:

ρ—空氣密度0.1224公斤?秒2/米4

U—葉輪周速=    (米/秒)

D—葉輪直徑   (米)

n—葉輪轉速   (轉/分)

二、如葉輪實際轉數與表中所列不符時,風機流量、全壓及軸功率亦隨之變化,其關系如下:

三、凡因所配用之電機外徑過大,以致風機性能與 =0.3之特性曲線有較大差別者,在表中全壓數值皆標有*號。如選用該種配套時,應在保持原流量不變的情況下將表中全壓值降低10%。

T30(30K4-11)軸流通風機單機成套供應范圍。

通風機一臺附電動機一個,地腳螺栓用戶自備。


性能選用表
機號葉輪



r/min
葉片數3
直徑
mm
當量面積
m2
周速
m/sec
葉片角度θ流量系數 Q全壓系數 H
10
25
1520
30
0.12
0.23
0.160.21
0.28
0.043
0.060
0.0510.056
0.064
葉片角度流量
m3/h
全壓
Pa
效率
%
軸功率
KW
所需功率
KW
采用電機
型號功率KW
33000.070744.7285010
15
20
25
30
1370
1830
2400
2630
3200
102
121
132.4
137.3
147.2
0.64
0.68
0.65
0.62
0.61
0.061
0.091
0.135
0.162
0.215
0.070
0.114
0.156
0.187
0.247

IAO5612
5612
5622
5632
5632

0.12
0.12
0.18
0.25
0.25
22.1141010
15
20
25
30
675
900
1180
1300
1580
24.5
29.4
33.4
34.3
36.3
0.64
0.68
0.65
0.62
0.61
0.007
0.011
0.017
0.019
0.026
0.008
0.013
0.019
0.023
0.030

IAO5614

0.09
3.53500.096052.1285010
15
20
25
30
2170
2650
3800
4150
5060
140.3
166.8
182.5
189.3
201.1
0.64
0.68
0.65
0.62
0.61
0.132
0.197
0.285
0.351
0.464
0.152
0.227
0.328
0.405
0.535

IAO5622
5632
7112
7122
7122

0.18
0.25
0.37
0.55
0.55
25.8141010
15
20
25
30
1080
1435
1800
2060
2510
34.3
41.2
45.1
47.1
49.1
0.64
0.68
0.65
0.62
0.61
0.015
0.024
0.036
0.044
0.056
0.017
0.028
0.042
0.050
0.065

IAO5614

0.09
